00071-水准仪
展品信息
编号
00071
名称
水准仪
产商
瑞士
概念

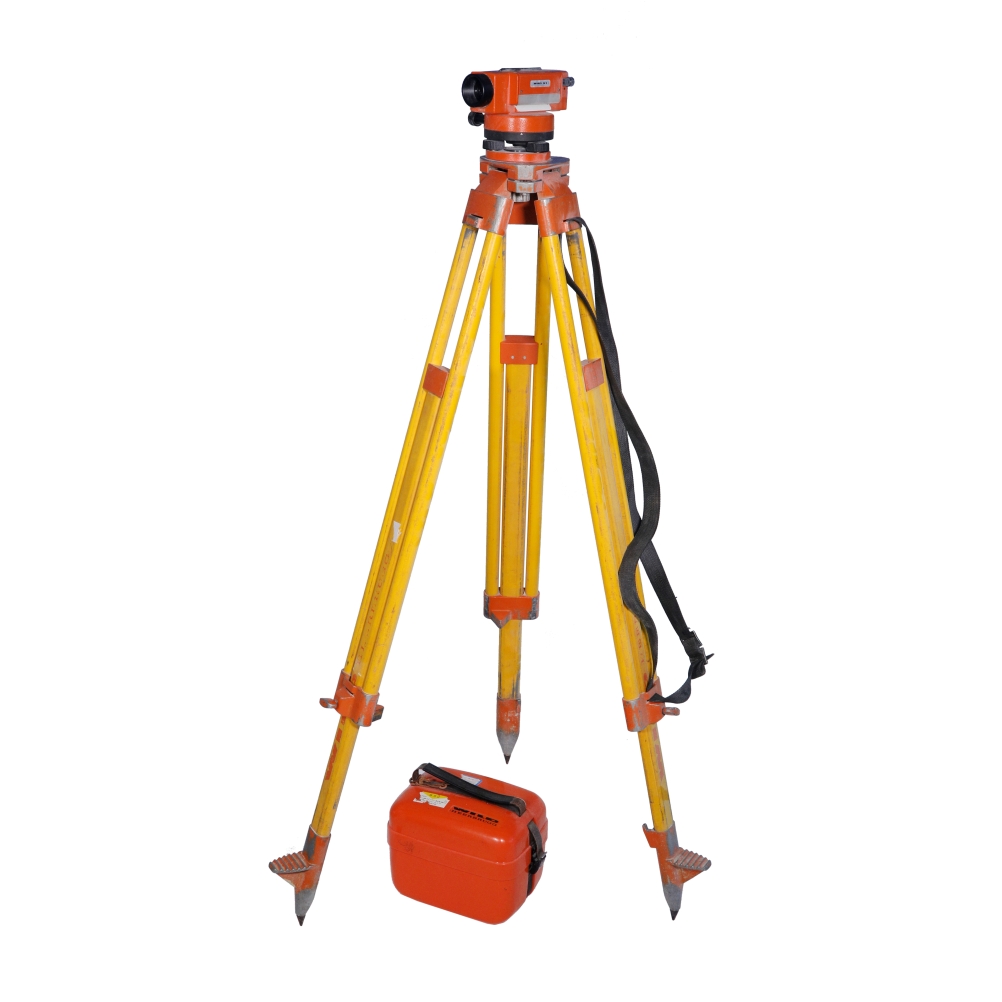

水准仪（英文：level）是建立水平视线测定地面两点间高差的仪器。原理为根据水准测量原理测量地面点间高差。主要部件有望远镜、管水准器（或补偿器）、垂直轴、基座、脚螺旋。按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（又称电子水准仪）。按精度分为精密水准仪和普通水准仪。
用途及使用方法
水准测量是目前精度最高的一种高程测量方法，它广泛应用于国家高程控制测量、工程勘测和施工测量中。
水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置
安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准
瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
4. 精平
精平是使望远镜的视线精确水平。微倾水准仪，在水准管上部装有一组棱镜，可将水准管气泡两端，折射到镜管旁的符合水准观察窗内，若气泡居中时，气泡两端的象将符合成一抛物线型，说明视线水平。若气泡两端的象不相符合，说明视线不水平。这时可用右手转动微倾螺旋使气泡两端的象完全符合，仪器便可提供一条水平视线，以满足水准测量基本原理的要求。注意气泡左半部份的移动方向，总与右手大拇指的方向不一致。
5. 读数
用十字丝，截读水准尺上的读数。现在的水准仪多是倒象望远镜，读数时应由上而下进行。先估读毫米级读数，后报出全部读数。
注意，水准仪使用步骤一定要按上面顺序进行，不能颠倒，特别是读数前的符合水泡调整，一定要在读数前进行。
展品故事
水准仪是在17～18世纪发明了望远镜和水准器后出现的。20世纪初，在制出内调焦望远镜和符合水准器的基础上生产出微倾水准仪。20世纪50年代初出现了自动安平水准仪；60年代研制出激光水准仪；90年代出现电子水准仪或数字水准仪。
