00051-大平板仪
展品信息
编号
00051
名称

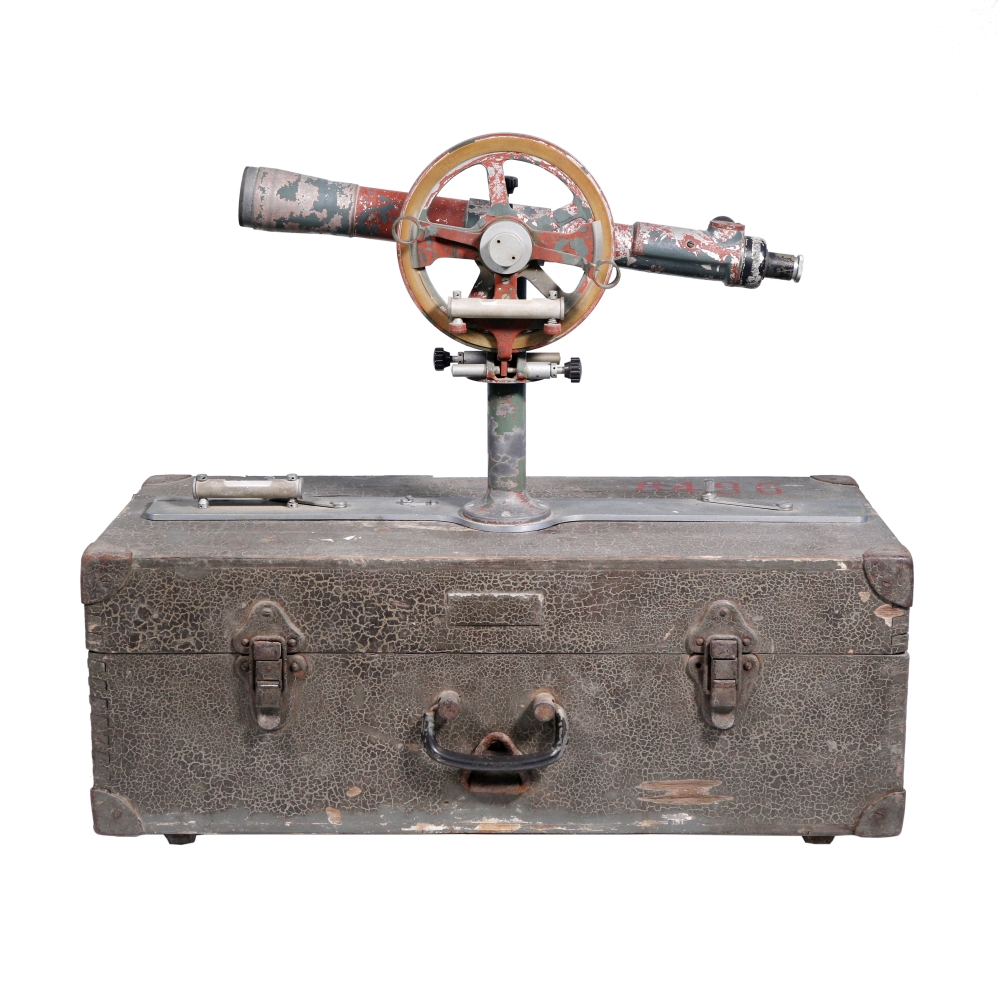

大平板仪
所属年代
1963年生产
概念
平板仪曾经是野外碎部测量的一种传统仪器，它能同时测定地面点的平面位置和点间高差。按其照准仪和基座和结构不同可分为大平板仪和小平板仪。
用途及使用方法
大平板仪由平板、照准仪、基座以及方框罗盘、对点器和独立水准器等附件所组成，由于它构造简单，使用方便，一般工程上用来绘制简单、粗略的地形图。
展品故事
平板仪测量时，水平角是用图解法测定的，直线的水平距离可直接丈量或用视距法测定。另外，在必要时，还可以用平板仪增设补充测站点，以弥补解析法所确定的图根点点数之不足。由于平板仪测量具有图解测定地面点平面位置的特点，故又称它为图解测量。平板仪测图已被全站仪和GPS-RTK数字化测图所取代。
